W21 Prime 系列铝壳多安装方式电机
W21 Prime 系列铝壳多安装方式电机具有低噪音、低振动、高效节能、可靠耐用、使用维护方便等优点，适合与变频器配套使用，可为客户要求灵活设计，最大限度满足各工业领域需求。W21 Prime 系列铝壳机座电机能效最高可达 IE5(GB1)*, 可配置多种安装方式，拥有全球统一设计和全球联保，是您的应用的绝佳选择
标准特性
三相异步铝壳机座电机 机座范围：80 至 132
极数：2,4,6 极
效率：IE3/GB3, IE4/GB2, GB1/IE5* 频率：50Hz
电压：380V （可选多电压）
服务系数：1.00
绕组热保护：PTC 155°C-关闭
颜色：IE3/GB3 为RAL 5009，IE4/IE5 (GB2/GB1*)为 RAL 6002
认证：CE, UKCA, EAC, MASC, CSA SAFE 和 UL SAFE (根据市场配置）

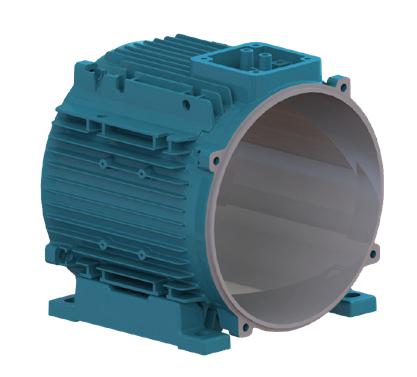

机座为铝制机座，轻便的可拆卸底脚设计，不仅有利于改善热传导性能，而且能够提供足够的机械强度以满足最苛刻的应用需求。为了方便安装，机座号90S/L及以上的型号均配有吊环。
所有端盖均设计有排污孔以排出机座内的冷凝水。排污孔由排污塞塞紧，既可排出冷凝水，又符合防护等级要求。

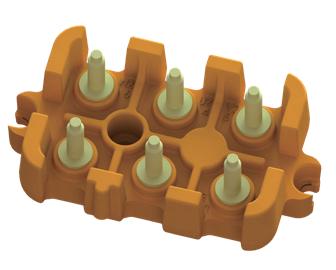

W21 Prime 铝壳机座电机标配一个接地，位于接线盒内

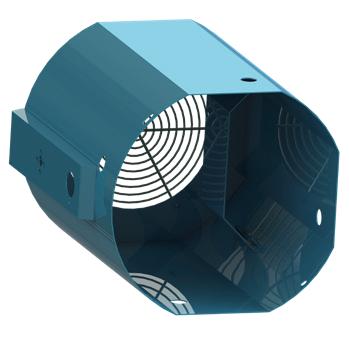

W21 Prime 铝壳机座电机标准采用钢质风罩

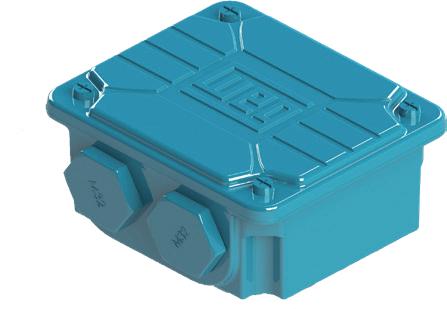

接线盒是铝质的。为了便于接线，接线盒内部留有充足的空间，并可90度旋转，安装十分灵活
| 项目 | 参数 |
|---|---|
| 产品系列 | W21系列铝壳三相异步电动机 |
| 功率范围 | 0.55kW ~5.5kW |
| 机座号 | 80 / 90 / 100 / 112 / 132 |
| 极数 | 2P (3000rpm) / 4P (1500rpm) / 6P (1000rpm) / 8P (750rpm) |
| 额定电压 | 220/380V, 380/660V, 50Hz; 其他电压可定制 |
| 防护等级 | IP55 (标准) / IP56 (可选) |
| 绝缘等级 | F级绝缘，B级温升 (标准) / F级温升 (可选) |
| 工作制 | S1 (连续工作制) |
| 安装方式 | B3 / B5 / B14 / B35 / B34 / V1 / V3 等多种安装方式 |
| 冷却方式 | IC411 (全封闭风冷 TEFC) |
| 效率等级 | IE2 (高效率) / IE3 (超高效率，可选) |
| 执行标准 | IEC 60034、GB 755、GB/T 1032 |
| 使用环境 | 海拔≤1000m，环境温度-15℃~+40℃，相对湿度≤90% |
| 噪音等级 | 符合IEC 60034-9标准，低噪音设计 |
| 轴承类型 | 深沟球轴承 (标准) / 滚子轴承 (大功率) |
| 接线盒位置 | 顶部 (标准) / 右侧、左侧 (可选) |
| 机座材料 | FC-200优质铸铁 |
| 转子类型 | 铸铝转子 (标准) / 铜条转子 (可选) |
| 认证 | CCC、CE、ISO9001 |
